SuperScan PM3D
METIS SUPERSCAN PM3D
Le SUPERSCAN PM3D METIS est un scanner X-Y-Z de surface inégalé avec les solutions les plus innovantes pour les besoins industriels.
Le PM3D intègre les technologies METIS brevetées pour la capture des couleurs et de l’apparence, le calcul des données 3D, la brillance, etc. dans une solution unique pour un flux de travail hautement automatisé et productif.
Détails généraux
Le SUPERSCAN PM3D® est basé sur les nouveaux concepts de numérisation développés en 2014 par METIS, afin de répondre aux besoins spécifiques des marchés de l’industrie, de la décoration et des beaux-arts.
Le SUPERSCAN PM3D® intègre des technologies innovantes et protégées par brevet qui permettent de numériser les couleurs et de calculer des informations de gaufrage de surface 3D à partir de celles-ci et à très haute résolution même sur de grands originaux comme : une longue planche de bois naturel, un rouleau de tissu, une toile massive, etc.
Ce scanner étend les capacités d’éclairage et et de numérisation de la série METIS DRS-DCS, offrant ainsi la possibilité d’éclairer les originaux à partir de 8 sources lumineuses indépendantes. Des milliers de schémas d’éclairage différents sont possibles et réalisés automatiquement grâce à des commandes logicielles et matérielles sophistiquées.
Les données 3D pour la génération de cartes de relief, de normales et de brillance sont basées sur l’éclairage de l’objet dans différentes directions, puis par l’application d’algorithmes METIS uniques. Ces calculs aboutissent à une reconstruction 3D très détaillée de la surface d’origine. Une grande variété de surfaces texturées ou gaufrées peut être numérisées avec des résultats optimaux, du bois aux carreaux, des papiers peints aux toiles peintes, même des matériaux brillants tels que des finitions en céramique émaillée ou métalliques.

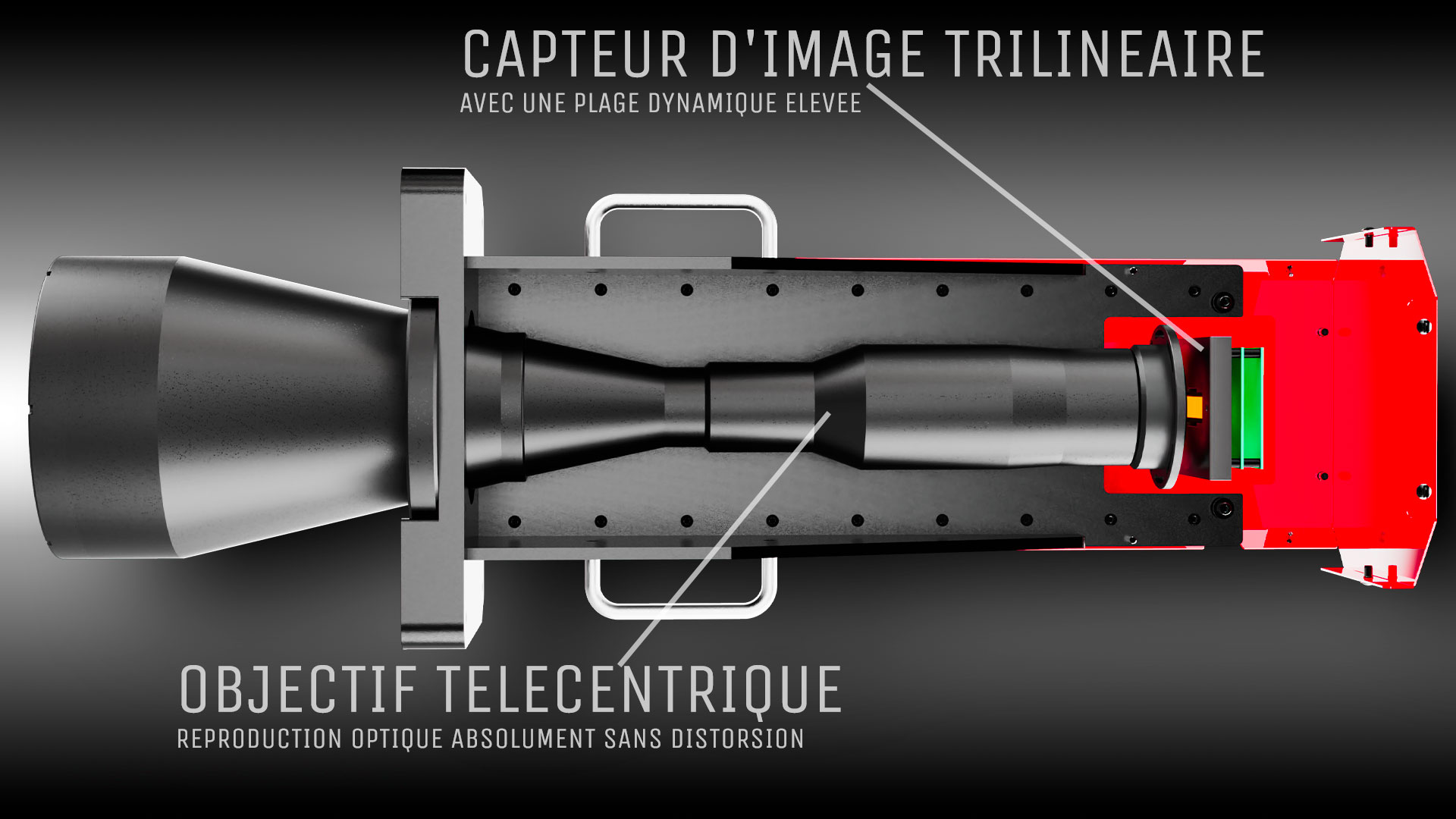

Le SUPERSCAN PM3D® est le premier scanner pour l’industrie du décor qui dépasse les limites typiques de résolution des capteurs d’image. Ceci est possible grâce à une conception opto-mécanique innovante qui permet d’obtenir, en particulier, une résolution optique native de 1200 PPI. Avec sa technologie de micro-balayage X-Y-Z et son objectif télécentrique spécial, le PM3D est capable de capturer, sans aucune distorsion, des originaux jusqu’à 200 x 130 cm à 1200 PPI.
En plus, l’outil METIS Scan Merge permet de numériser des originaux très volumineux (même ceux dépassant la zone de numérisation) avec des résultats parfaits.
Le SUPERSCAN PM3D® utilise le nouveau logiciel METIS Scan Director spécialement conçu pour répondre aux exigences des marchés de l’industrie, des beaux-arts et de la décoration et pour la manipulation de données 3D.
Info technique
SUPERSCAN PM3D caractéristiques et spécifications principales
- Format du scan : 200 x 130 cm. Les dimensions peuvent être étendues grâce à l’outil exclusif Scan Merge, qui permet une couture extrêmement précise, facile et hautement automatisée de captures séparées.
- Épaisseur maximale : ~ 10 cm
- Résolution optique : 1200 PPI (ajustable de 100 à 3600 PPI)
- Capteur d’image : trilinéaire – plage dynamique élevée
- Technologie de balayage : micro-balayage X-Y-Z et optique télécentrique
- Modes d’acquisition : Scan, Superscan, direct Superscan, DOF+ (combinaisons diverses, également possibles)
- Auto-focus : hauteur de la table automatiquement ajustée en fonction de l’épaisseur de l’original choisie dans le logiciel
- Système d’éclairage : 8 sources (4 vives et 4 douces) qui peuvent être contrôlées indépendamment et combinées en des milliers de schémas de lumière; surveillance continue de la température et le refroidissement sophistiqué permettent une émission de lumière stable et cohérente et donc des résultats parfaits
- Eclairage : LEDs CRI élevé,sans IR/UV
- Traitement de l’image : 16bit par couche (3 x 16bit)
- Logiciels METIS : fonctionnent nativement en 64bit sous Windows 10 Professionnel 64bit
- Colorimétrie : colorimétrie parfaite avec un support ICC complet
- Logiciel METIS Scan Director : intégré pour contrôler le scanner et le process d’acquisition
- Logiciel METIS Light Inspector : intégré pour éditer les fichiers SuperScan et pour générer les 3D Depth Map
- Table support : 230 x 140 cm, supporte jusqu’à 200 Kg, motorisée verticalement (contrôle par logiciel), capteurs de pression intégrés
- Mécanique et optique de haute précision et fiabilité
- Dimensions : ~ 333 cm (L), 227 cm (l), 170 cm (H)
- Poids : ~ 1.800 Kg
Documents

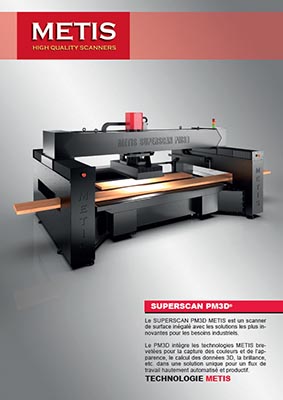

Cliquez sur cette image pour télécharger la brochure
