SuperScan PM3D
METIS SUPERSCAN PM3D
METIS SUPERSCAN PM3D è uno scanner X-Y-Z per superfici senza eguali e con le soluzioni più innovative per le esigenze industriali.
PM3D integra tecnologie METIS brevettate per l’acquisizione di colore e apparenza, il calcolo dei dati 3D, la lucentezza e molto altro, il tutto in una soluzione unica che consente un workflow altamente automatizzato e produttivo.
Dettagli generali
Il SUPERSCAN PM3D® si basa su nuovi concetti di scansione inventati da METIS nel 2014 e volti a rispondere alle speciali esigenze dei mercati dell’industria, del Decor e del fine-art. Il SUPERSCAN PM3D® integra tecnologie innovative e protette da brevetto che consentono di scansionare i colori e calcolare da essi le informazioni di rilievo 3D della superficie ad altissima risoluzione anche da originali di grandi dimensioni come, ad esempio, una lunga tavola di legno naturale, una pezza di tessuto, una tela massiccia, etc.
Questo scanner estende le capacità di illuminazione e di scansione della famiglia METIS DRS-DCS fornendo la possibilità di illuminare gli originali da ben 8 sorgenti di luce indipendenti. Sono possibili migliaia di diversi schemi d’illuminazione, tutti realizzati automaticamente attraverso sofisticati controlli hardware e software.
I dati 3D per la generazione della 3D Depth map, della Normal map, normale e della Glossiness map si basano sull’illuminazione dell’oggetto da diverse direzioni e sull’applicazione di algoritmi METIS esclusivi. Questi calcoli si traducono in una ricostruzione 3D della superficie degli originali altamente dettagliata. È possibile scansionare un’ampia varietà di superfici a rilievo o goffrate con risultati ottimali, dal legno alle piastrelle, alle carte da parati alle tele dipinte, persino ai materiali lucidi come la ceramica smaltata o le finiture metalliche.
Il SUPERSCAN PM3D® è il primo scanner per l’industria del Decor che supera i limiti di risoluzione tipici dei sensori per immagini grazie a un innovativo design opto-meccanico che, tra l’altro, consente una risoluzione ottica nativa di 1200 PPI. Grazie inoltre alla sua tecnologia di microscansione X-Y-Z e lo speciale obiettivo telecentrico, il SUPERSCAN PM3D® è in grado di catturare, senza alcun tipo di distorsione, originali fino a 200 x 130 cm. Inoltre, il nostro strumento “Scan Merge” consente di scansionare con risultati perfetti gli originali molto grandi (anche quelli che superano l’area di scansione).
Il SUPERSCAN PM3D® adotta il nuovo software METIS Scan Director appositamente realizzato per soddisfare le necessità dei mercati dell’industria, del Decor, del fine-art nonché per la gestione dei dati 3D.
Info Tecniche
SUPERSCAN PM3D: Caratteristiche e specifiche generali
- Formato di scansione: 200 x 130 cm. Le dimensioni possono essere estese grazie allo strumento proprietario “Scan Merge”, che consente unioni estremamente precise, facili e altamente automatizzate di acquisizioni separate
- Spessore massimo: ~ 10 cm
- Risoluzione ottica: 1200 PPI (regolabile da 100 a 3600 PPI)
- Sensore per immagini: Trilineare CCD – High Dynamic Range

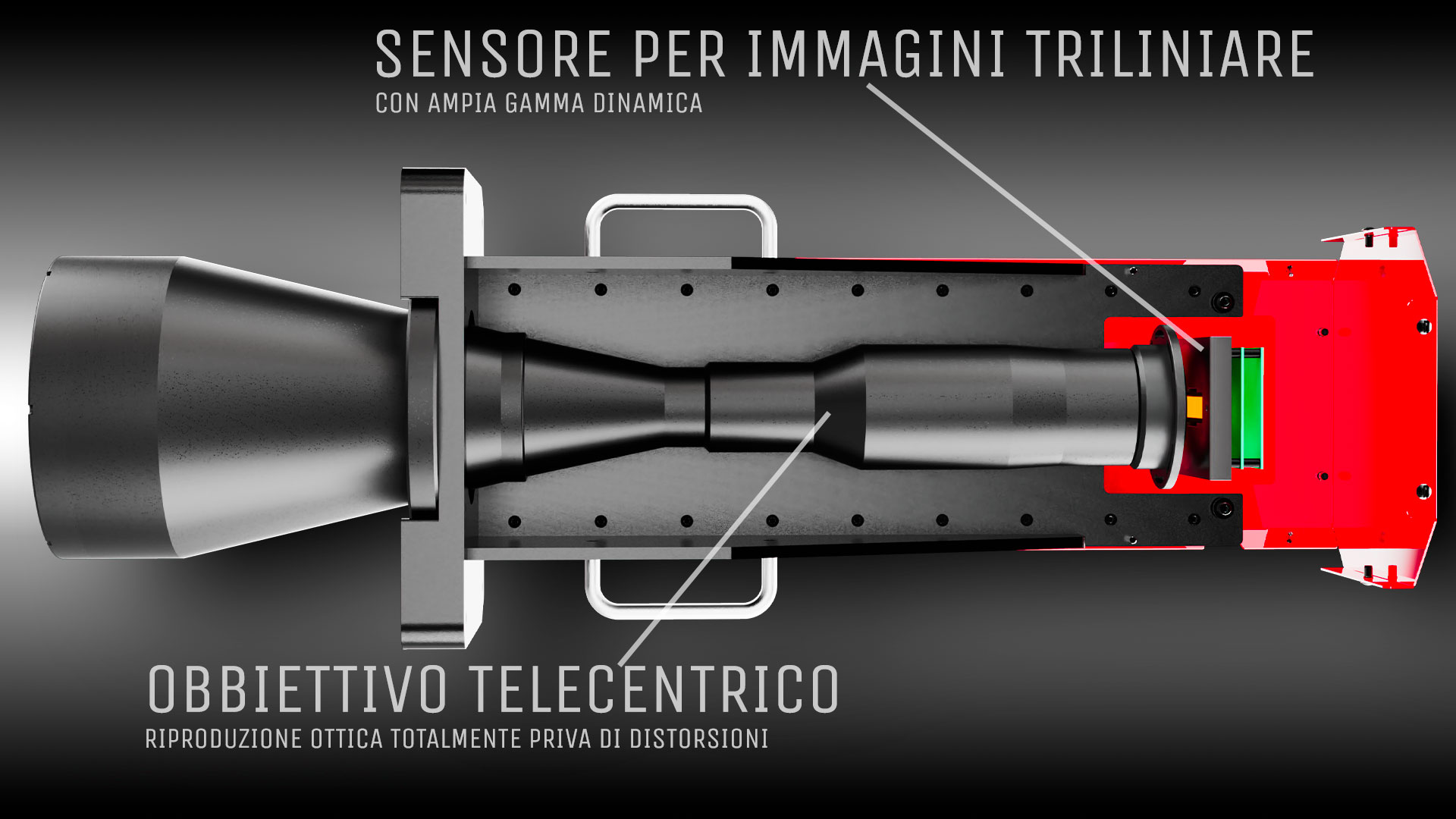

- Tecnologia di scansione: microscansione X-Y-Z e obbiettivo telecentrico
- Modalità di acquisizione: Scan, Superscan, direct Superscan, DOF+ (sono anche possibili varie combinazioni)
- Posizionamento dell’Auto-focus: l’altezza del tavolo è regolata automaticamente in base allo spessore dell’originale impostato nel software di scansione
- Sistema d’illuminazione: 8 sorgenti di luce (4 dure e 4 morbide) che possono essere controllate in modo indipendente e combinate in migliaia di diversi schemi luminosi; il monitoraggio continuo della temperatura e il raffreddamento sofisticato consentono un’emissione stabile e coerente della luce e quindi risultati perfetti
- Sorgenti luminose: LED ad alto CRI, IR/UV free
- Elaborazione delle immagini: 16bit per canale (3 x 16 bit)
- Software METIS: funzionano in modo nativo a 64bit su Windows 10 Professional a 64 bit
- Colorimetria: risultati colorimetrici perfetti con supporto ICC completo
- METIS Scan Director software: integrato per controllare lo scanner ed il processo di acquisizione
- METIS Light Inspector software: integrato per l’elaborazione dei file SuperScan e per la generazione della 3D Depth Map
- Piano di scansione: 230 x 140 cm, può sostenere fino a 200 Kg; motorizzato verticalmente (controllato da software); integra sensori di pressione
- Meccanica ed ottica di precisione ed alta qualità
- Dimensioni dello Scanner: ~ 333 cm (lunghezza), 227 cm (larghezza), 170 cm (altezza)
- Peso dello Scanner: ~ 1.800 Kg
Documenti

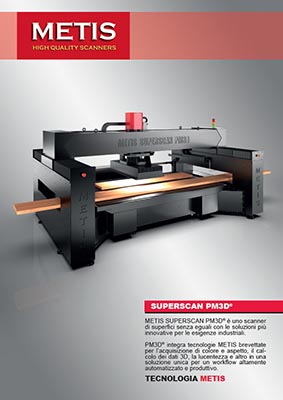

Cliccare sull’immagine per scaricare la brochure
